Как правильно запитать электросхему домофона с электромеханическим замком.

Как правильно запитать электросхему  домофона с электромеханическим замком.

К примеру, мы имеем аудио — или видеодомофон с вызывной панелью, а также электромеханический замок. Все установочные работы с данным оборудованием проведены. Для открытия двери, нажатием кнопки на домофоне, необходимо подключить к замку управляющее питание так, чтобы после поступления вызова с вызывной панели, вы смогли пообщаться с гостем, а также, удаленно, при помощи кнопки открытия замка на домофоне, открыть электромеханический замок на входной двери.


Панель вызывная запитывается от домофона, который в свою очередь подключается в обычную сетевую розетку. Для удаленного открытия по проводу электромеханического замка, необходимо подать на него импульс напряжения в 12 В. Некоторые модели домофонов не способны сформировать напряжение необходимое для открытия замка (как например ST- but2), в данной ситуации нужно установить отдельный блок питания на 12V для открытия электромеханического замка.


При этом к замку нужно провести медный силовой кабель с сечением не менее чем 1,5х2 мм, и установить блок питанияс силой тока около 2 А.


В качестве неплохой альтернативы данныйблокпитания можно заменить на устройство – БУЗ.

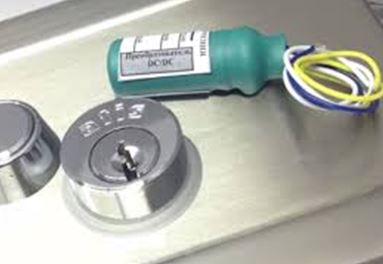

Блок управления замком, или сокращенно БУЗ — малогабаритное устройство, которое накапливает напряжение величиной 12V на контактах «домофон-вызывная панель» и посылает короткий импульс (до 3А), достаточный для открытия замка, без использования дополнительного блока питания.

Он представляет собой конденсатор со специальным контроллером и тремя выводами.


Как работает БУЗ.


При нажатии кнопки вызова на вызывной панели БУЗ накапливает напряжение, поступающее от домофона, а после команды на открывание замка на домофоне, выдает короткий импульс тока на электромеханический замокипроисходит открывание.


БУЗ можно применять с любыми типами электромеханических замков (врезными или накладными), а также аудио — и видеодомофонами.


В чем преимущества БУЗа ?


Кроме того, что он служит импульсным источником управления для дистанционного открытия электромеханического замка, блок управления замком ограничивает время непрерывной подачи напряжения на электромеханический замок. Тем самым, защищает электрические компоненты замка от перенапряженияи скорого выхода из строя, и как следствие:


перегрев катушки из-за длительного нажатия кнопки открытия на домофоне;пригорание контактов из-за частого нажатия на кнопку при неправильной установке двери (неплотное прилегание к дверной коробке или перекос);обратная полярность подключения


БУЗ имеет небольшой размери поэтому может быть помещен в корпус вызывной панели или замка, что защищает его от любых погодных условий.





— минус БУЗа — к минусу вызывной панели и к одному из контактов реле вызывной панели;

— плюс БУЗа подсоединяется к плюсу вызывной панели;

— один провод замка подключается к управляющему контакту БУЗа и ко второму контакту реле вызывной панели.

— второй провод замка – ко второму (свободному) контакту реле вызывной панели.


ПРЕИМУЩЕСТВА БУЗа:


> не нужен мощный сетевой блок питания электрозамка и прокладка силового кабеля при инсталляциидомофона;


> защищает обмотки электромагнита замка от перегрева при залипании или случайном

длительном нажатиина кнопки управления;


> предотвращает пригорание контактов кнопки управления (реле);


> малые габаритыдля удобного размещенияв корпус электрозамка;


> значительно ослабляет конечную намагниченность в результате малой длительности импульса управления;


> защищает от неверной полярности подключения;


> предупреждает короткоезамыкание на выходе;


> при использовании домофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5;


> герметичен и вибровынослив.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Диапазон напряжения на входе (Uвх): 9-15V

Диапазон напряжения на выходе (Uвых): (2Uвх)-1V

Ток при заряде: 80mA (<0,5 сек.)

Ток в дежурном режиме: 0 mA
